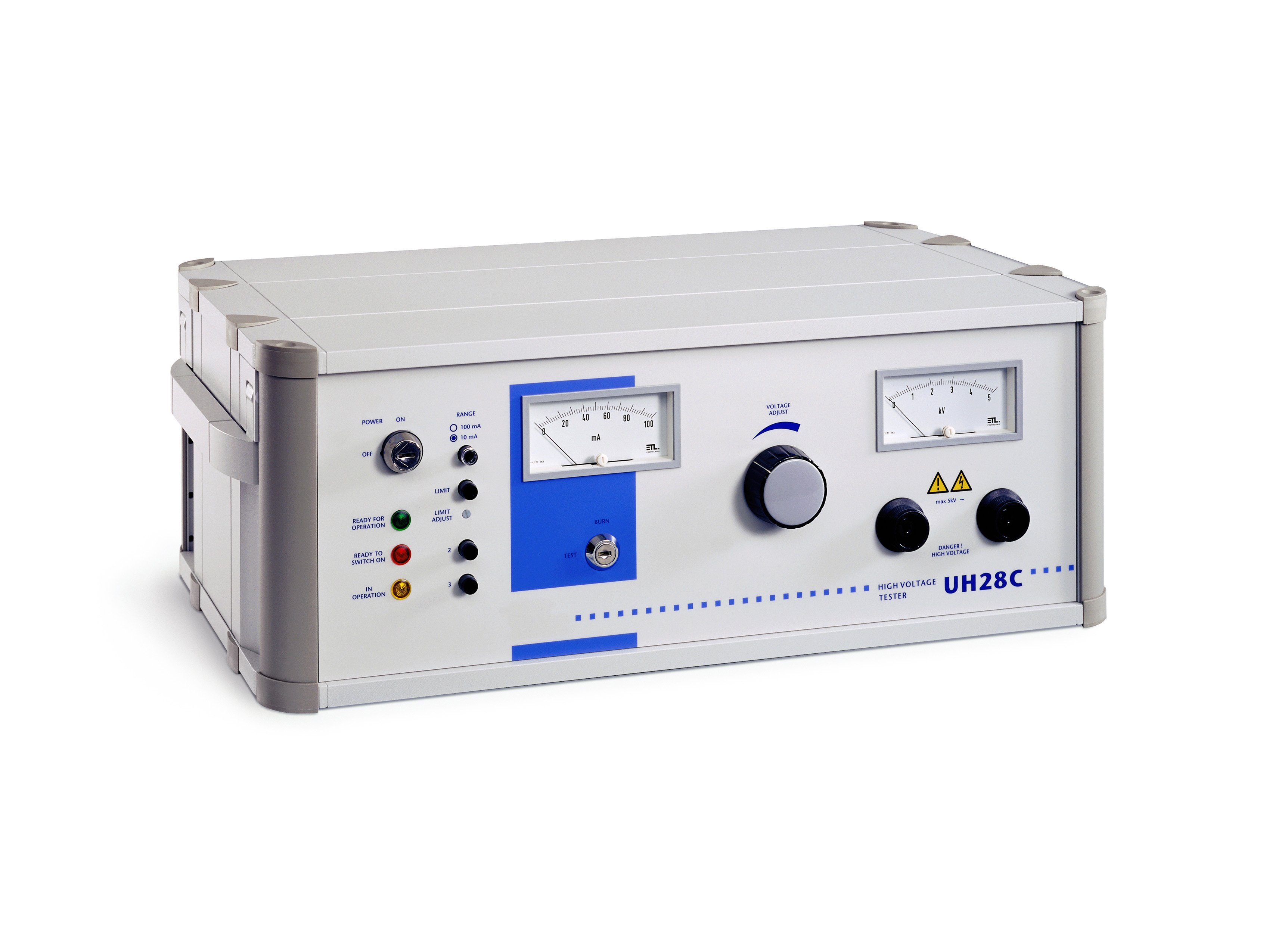

Probador de Hipot UH28C
2.400,00 €*
Detalles
El comprobador de alta tensión UH28C dispone de una interfaz de control de E/S digital adicional; por ejemplo, para el uso del control del PLC. A través de las señales "Start / Stop, Pass / Fail y Test" es posible integrarlas en los sistemas de prueba con el menor tiempo de ciclo. El canal de tensión cero se encenderá o apagará según sea necesario para una protección óptima contra la sobretensión del dispositivo bajo prueba. Opcionalmente puede obtener el UH28C con asa de transporte (soporte).
Destacados
- Probador de Hipot de 5kV UH28C
- Transformador de 500VA
- Función de quemado fiable
- 2 instrumentos: corriente y tensión
- Libre de potencial según la norma EN50191
- Corriente de liberación ajustable
- 2 rangos: 10mA y 100mA
- Terminales (PLC, interruptor de pie, cueva, operación a 2 manos)
- Carcasa industrial de 19" (opcional)
- Tensión de CA: 0V - 5000V
- Resolución: 100V
- Corriente alterna: 0,1mA - 100mA
- Resolución: 2mA
- Precisión: 2,5%
- Corriente de cortocircuito: 200mA
- Alcance de corriente conmutable:
- Rango: 0 - 10mA
- Rango: 0 - 100mA
- 50Hz y 60Hz
- Pruebas conmutables:
- "prueba"
- "quemar"
- Mensaje de error óptico y acústico
- Interruptor de tensión cero (protege su objeto de prueba)
- 2 instrumentos precisos de 50 x 100 mm
- 3 luces de señalización (funcionamiento, seguridad, HV)
- 2 botones (funcionamiento, HV)
- Salida digital:
- Se inicia / se detiene
- Aprobar / Fallar
- Prueba en curso
- Terminales:
- 2 tomas de corriente sin potencial
- Lámpara de advertencia
- Interruptor de pie, jaula de pruebas, cortina de luz, línea de producción, operación a dos manos
- Máximo nivel de seguridad:
- Interruptor de llave que impide el uso no autorizado
- Alta tensión absolutamente libre de potencial
- Transformador aislado de dos pliegues y convertidor de medida
- Indicación de estado
- Enchufe para lámpara piloto externa
- Zumbador de aviso integrado
- Enchufes aislados
- Pomo de activación de seguridad conforme a VDE0104
- Alimentación: 230V, 50/60 Hz, 8A máx.
- Temperatura de funcionamiento: de +5° a +45°
- Humedad del aire: 70% (sin condensación)
- Atitud: 2000m
- Carcasa industrial compacta (A/H/D): 585/212/325 mm
- Peso: 21 kg
- Conforme a la CE, según la norma EN 50 191
- Enchufe del circuito de seguridad
- Cable de alimentación
- Manual de funcionamiento
- Certificado de calibración
- Sonda de alta tensión HTP06N
- Cable de alta tensión HVP06C con enchufe
- KLD-SW abrazadera de delfín negra
- Lámpara de advertencia WK28
- Asa de transporte RC (soporte)
- HVS06N Parte trasera de las tomas de corriente de alta tensión
- UH28CS-R cómoda carcasa de rack de 19"
Métodos de prueba
Datos técnicos
Qué hay en la caja:
Opciones
| Prueba de HV: | AC |
|---|---|
| Prueba de corriente: | >3mA - 100mA |
| Voltaje de ensayo: | >3kV - 6kV |
