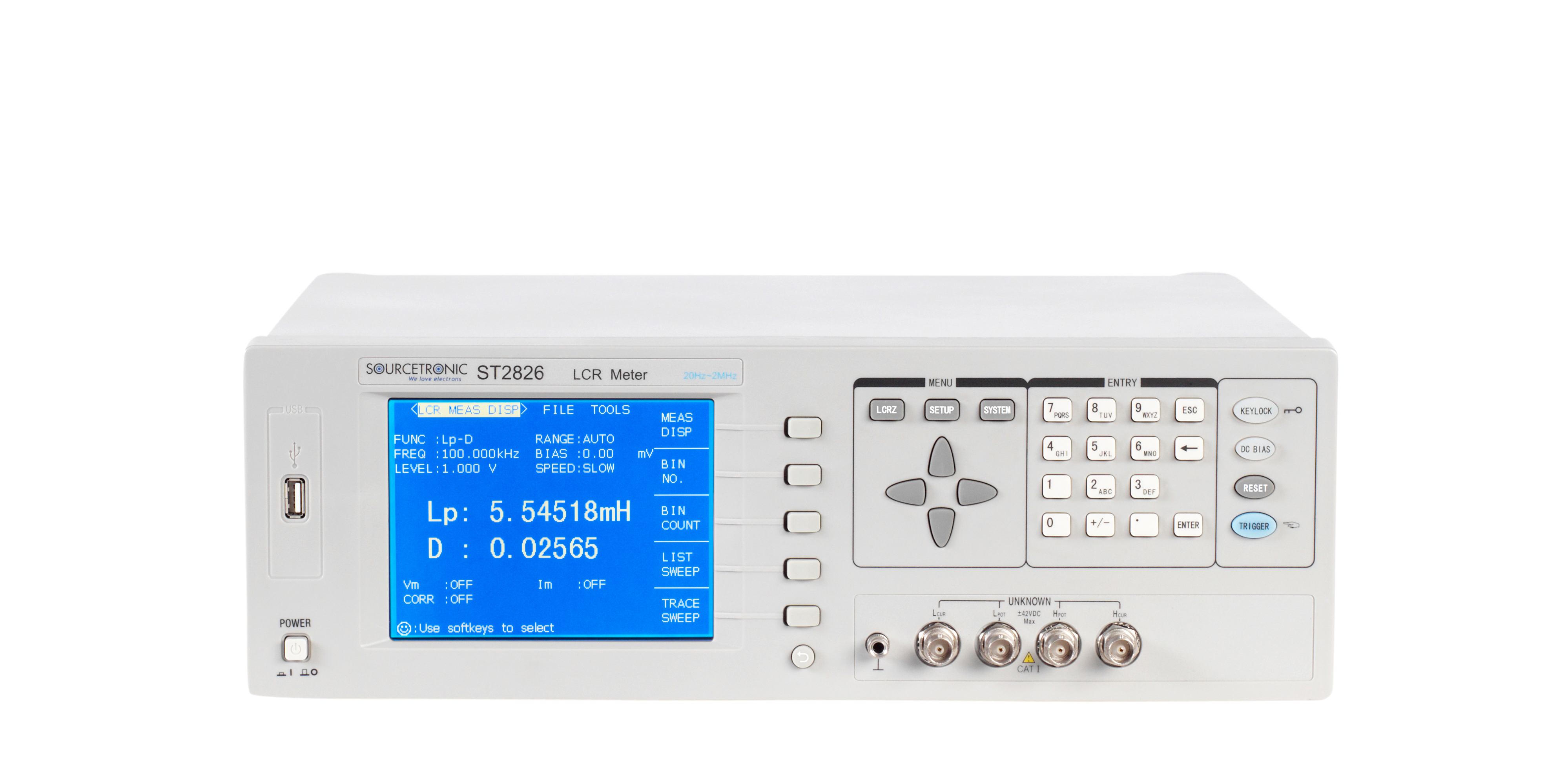

Analizador de impedancia ST2826
5.380,00 €*
% 5.980,00 €* (ahorro del 10.03%)Detalles
Información sobre el producto "Analizador de impedancia ST2826"
Destacados
- Frecuencia: 20Hz - 5MHz
- Precisión: 0,1
- Parámetros de prueba: C, L, R,Z,Y,X,B, G, D, Q, θ, DCR
- pantalla LCD de 320x240 con retroiluminación
- Interfaces: LAN, USB, RS232, Handler, (GPIB opcional)
- Velocidad: 5ms
- Función comparador
Datos técnicos
- Nivel de señal f hasta 1MHz: 10mV - 5V
- Nivel de señal f superior a 1MHz 10mV - 1V
- pantalla gráfica LCD de matriz grande de 320x240
- resolución de pantalla de 5 dígitos
- 22 combinaciones de parámetros
- Diagramas de circuitos equivalentes: Serie y paralelo
- Impedancias de salida: 10Ω, 30Ω, 50Ω, 100Ω

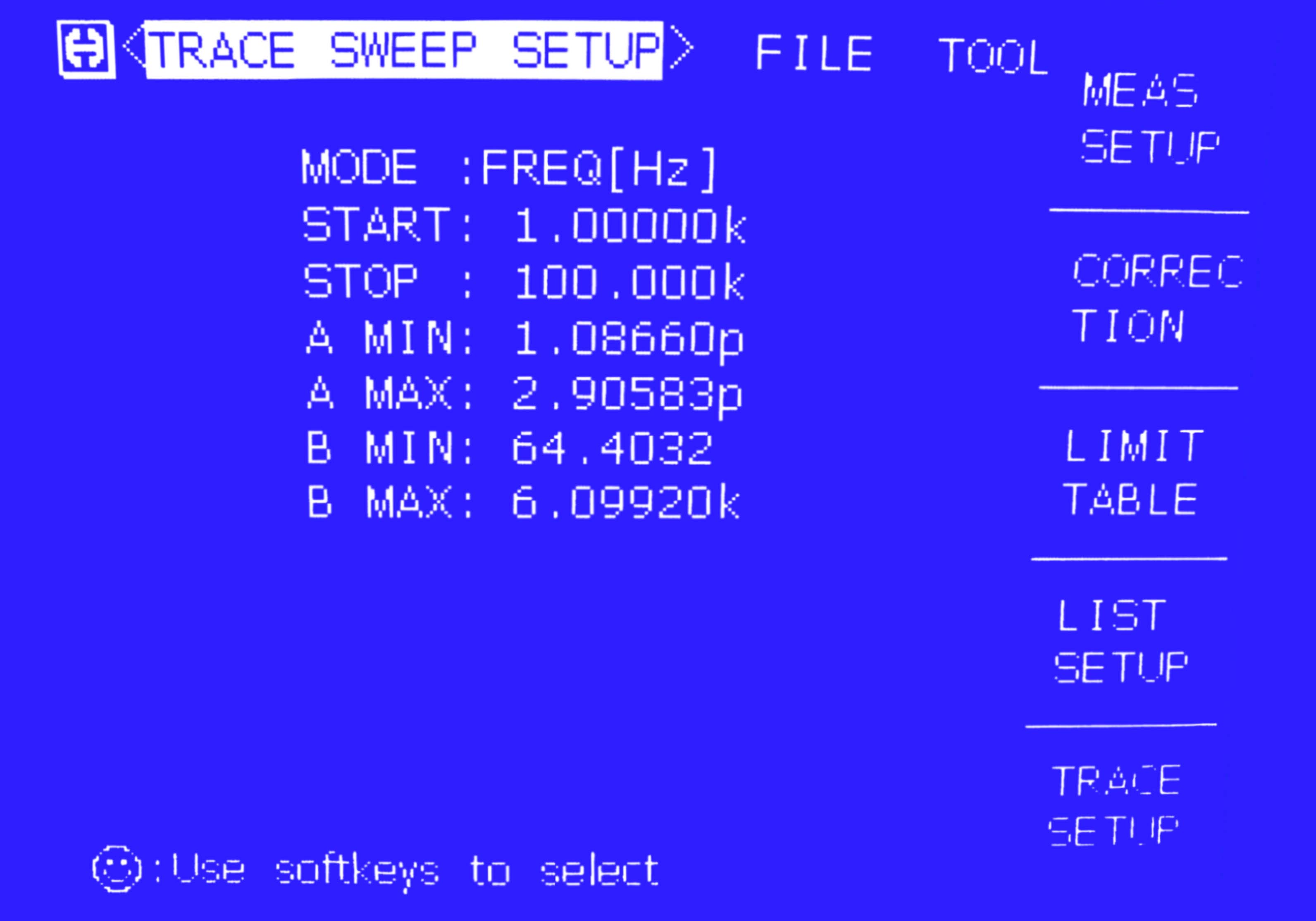

- función de "barrido de lista" de 10 puntos
- Fuente de polarización de CC incorporada (-5V a +5V / -100mA a +100mA)
- Función de monitorización de la señal de prueba
- Amplia memoria para ajustes

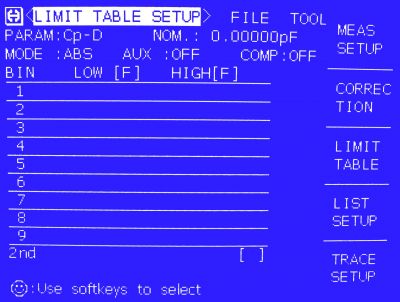

- Comparador incorporado para 10 bins y contadores
- Interfaces de control: RS232, Handler, USB, LAN-LXI
- Modo de alcance: Auto y Hold
- Modo de disparo: Interno, externo, manual y BUS
- Función de corrección: Abierto, Corto, Carga
- Alimentación: 115 / 230 V ± 10 %, 50/60 Hz
- Temperatura / humedad: 0°C - 40°C, ≤ 90% HR
- Dimensiones (A/A/P): 400/132/384 mm
- Peso: 10 kg
- Conformidad CE según EN 50 191
Rangos de medición
| |Z|, R, X, DCR: | 0.0001Ω - 99,999MΩ |
| |Y|, G, B: | 0.0001nS - 99.999S |
| L: | 0.0001µ - 9,9999kH |
| C: | 0.0001pF - 9,9999F |
| Q: | 0.0001 - 99999 |
| D: | 0.00001 - 9.99999 |
| θ: | -179.999° - 179.999° |
Volumen de suministro
- ST26010 Placa de cortocircuito dorada

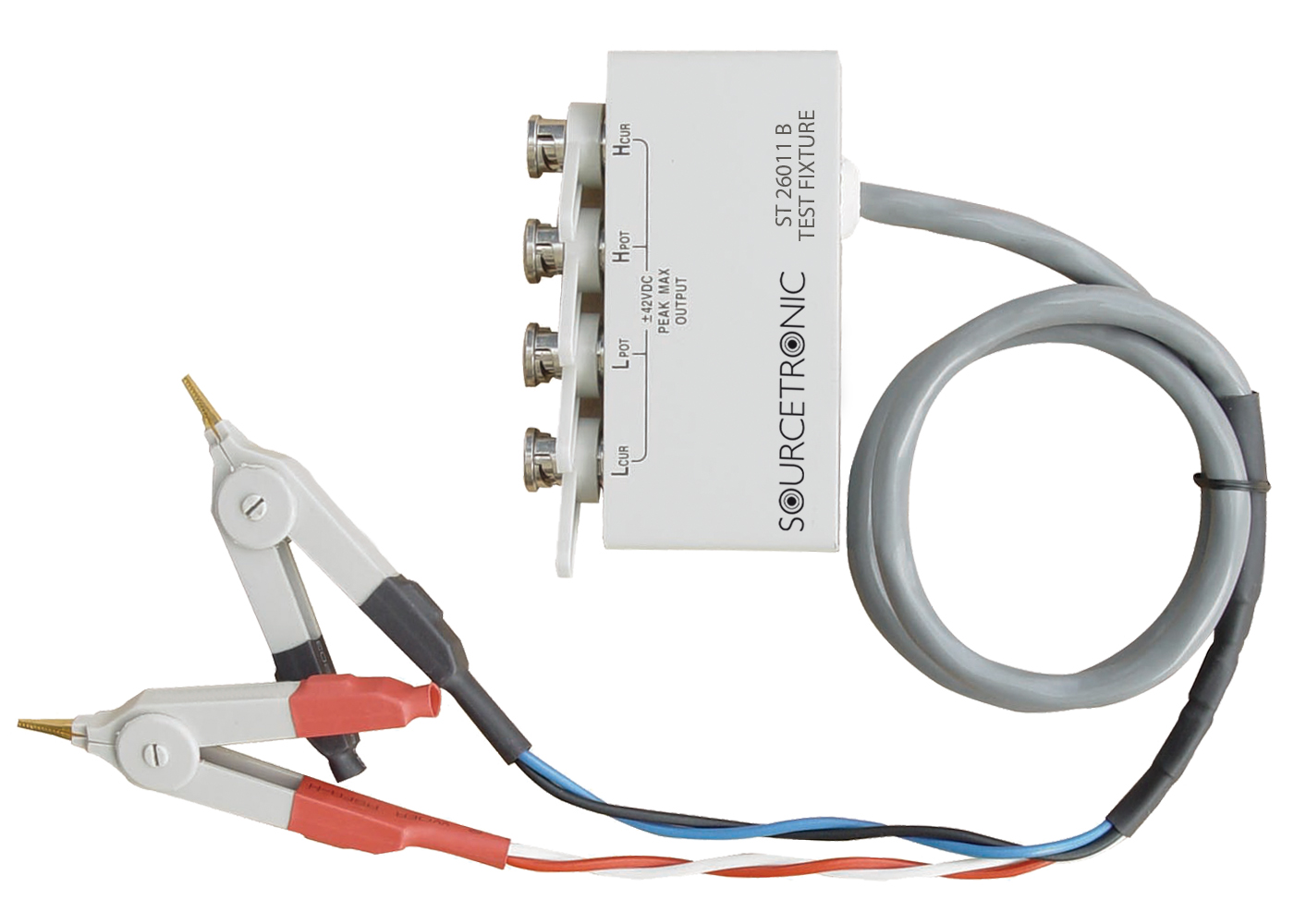

- ST26011B Pinzas de prueba de terminales Kelvin (haga clic en la imagen)

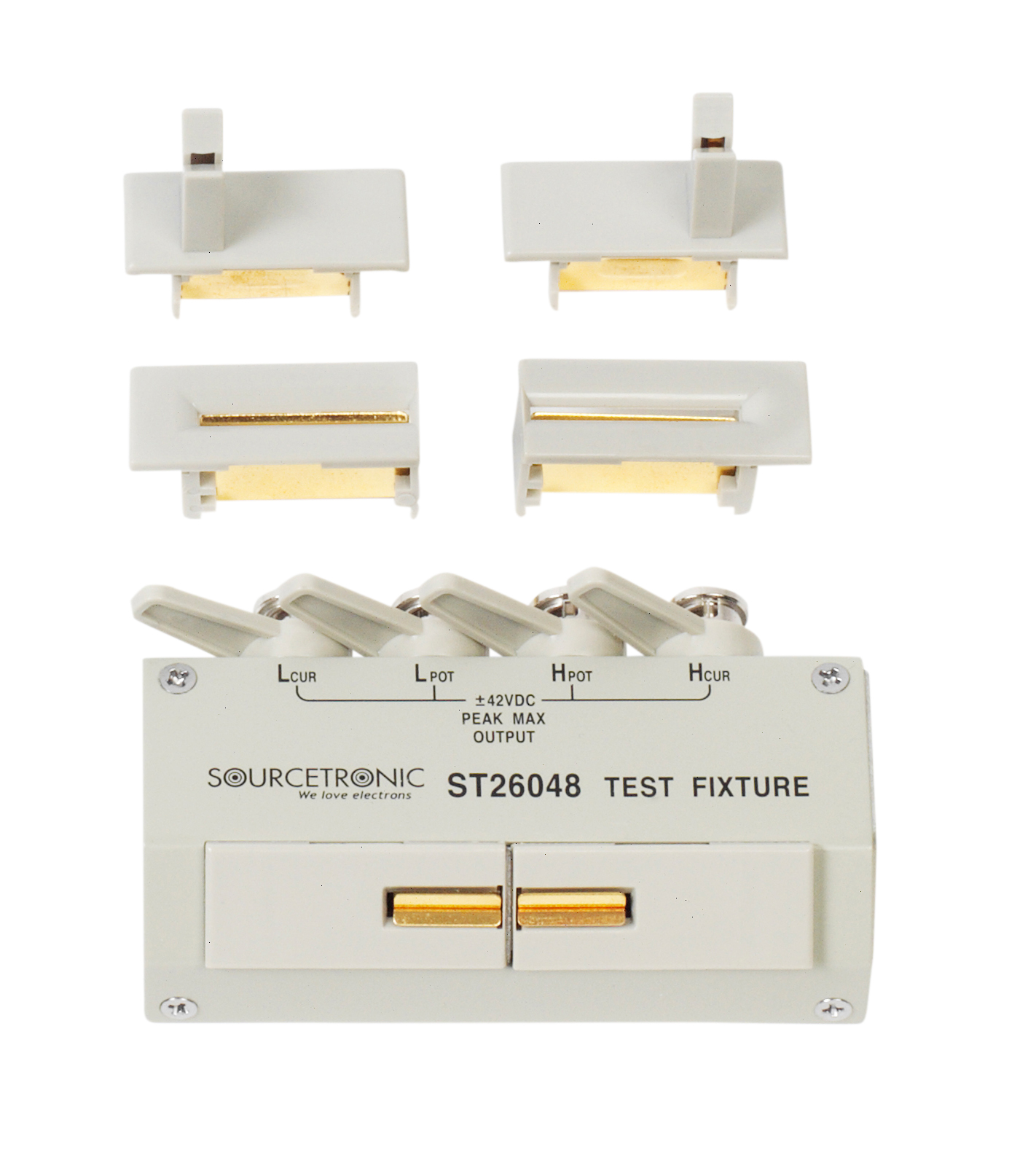

- ST26048 4-Terminal-Test-Adapter
- Manual de instrucciones
- Cable de conexión a la red
Especificaciones |
||
| Parámetros de medición | C, L, R,Z,Y,X,B, G, D, Q, θ,DCR | |
| Frecuencia de prueba | ST2826 | 20Hz-5MHz, con una resolución de 10mHz |
| ST2826A | 20Hz-2MHz, con una resolución de 10mHz | |
| Nivel de prueba | f≤1MHz | 10mV-5V,±(10%+10mV) |
| f>1MHz | 10mV-1V,±(20%+10mV) | |
| Resistencia de salida | 10Ω, 30Ω, 50Ω, 100Ω | |
| Precisión | 0.1% | |
| Rango de visualización | L | 0.0001 uH - 9,9999kH |
| C | 0.0001 pF - 9.9999F | |
| R,X,Z,DCR | 0.0001 Ω - 99,999 MΩ | |
| Y, B, G | 0.0001 nS - 99,999 S | |
| D | 0.0001 - 9.9999 | |
| Q | 0.0001 - 99999 | |
| θ | -179.99° - 179.99° | |
| Velocidad de medición (medida/seg) | Rápida: 200(f>30kHz),100(f>1kHz) Med: 25, Lenta: 5 | |
| Función de calibración | Abierto/disparado/carga | |
| Circuito equivalente | Serie,Paralelo | |
| Selección de rango | Auto y mantener | |
| Opciones de visualización | Directo, ABS, Rel | |
| Modo de disparo | Interno,Manual,Externo,BUS | |
| Fuente de polarización de CC interna | Rango de tensión | -5V - +5V,±(10%+10mV), con una resolución de 1mV |
| Rango de corriente (resistencia interna de 50Ω) | -100mA - +100mA, ±(10%+0,2mA), con una resolución de 20µA | |
| Función comparador | 10 contenedores y contadores de contenedores | |
| Pantalla | lCD 320x240 | |
| Memoria | 20 ajustes almacenables | |
| Interfaces | PUERTO USB | |
| USB HOST(FAT16 y FAT32) | ||

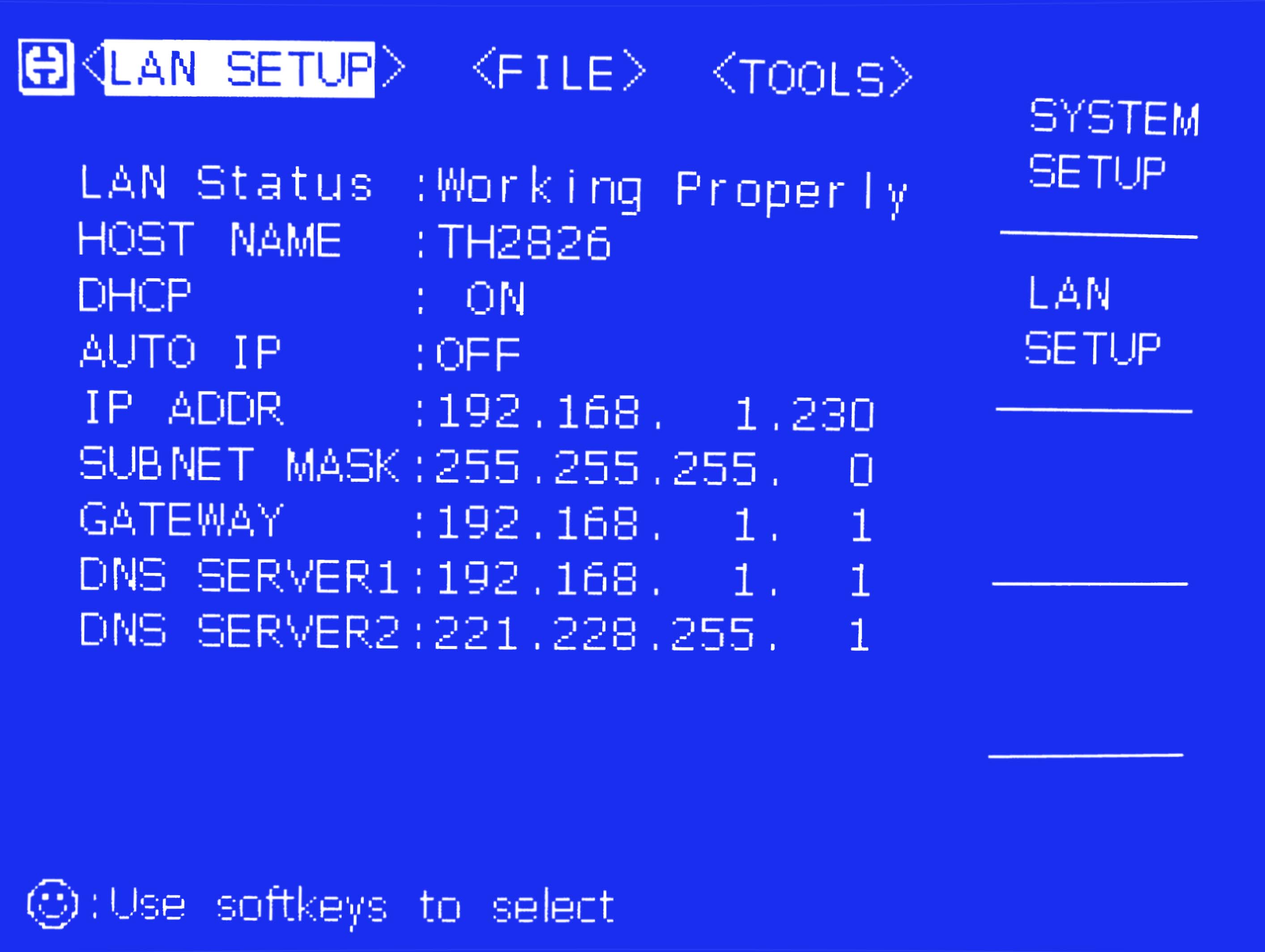

| LAN(soporte LXI clase C) | ||
| RS232C | ||
| MANIPULADOR | ||
| GPIB(opción) | ||
Datos técnicos |
||
| Temperatura y humedad de funcionamiento | 0°C - 40°C, ≤90%RH | |
| Alimentación eléctrica | Tensión de alimentación | 99V-121V,198V-242V |
| Frecuencia | 47.5Hz-63Hz | |
| Consumo | ≤ 80VA | |
| Dimensiones | 400mmx132mmx385mm | |
| Peso | aprox. 10kg | |
Accesorios
- Clips Kelvin de 4 hilos
- Frecuencia de funcionamiento：DC-10kHz
- Max. Tensión de polarización DC：DC ±42V
- Conectores BNC de alta calidad
- Distancia entre tomas BNC: 22mm
- Contactos de perfil fino
- Puntas de medición bañadas en oro duro
- Para multímetros y puentes de medición LCR
- Calibración de conformidad con las normas, de varios proveedores, basada en la norma ISO 17025
- Dispositivos de medición: Dispositivos VDE, medidor LCR, comprobador de seguridad, puentes, ...
- Rastreable hasta el DKD
- Limpieza y ajuste
- Servicio de reparación
Reflejos
- Dispositivos: ST2830, ST2827, ST2829
- Distancia entre tomas BNC: 22 mm
- Longitud del cable: 0,8 m
- Adaptador para calibración cero al tamaño real del componente
- Placa de cortocircuito dorada
- Calibración a cero del medidor
- Para LCR todos los adaptadores de prueba
- Frecuencia hasta 5MHz
- Terminal Kelvin de 4 hilos
- Conectores BNC de alta calidad
- Pinzas Kelvin en perfil de dientes finos
- Puntas de medición bañadas en oro duro
- Para multímetros y puentes de medición LCR
- Cómodo software de medición con funciones especiales

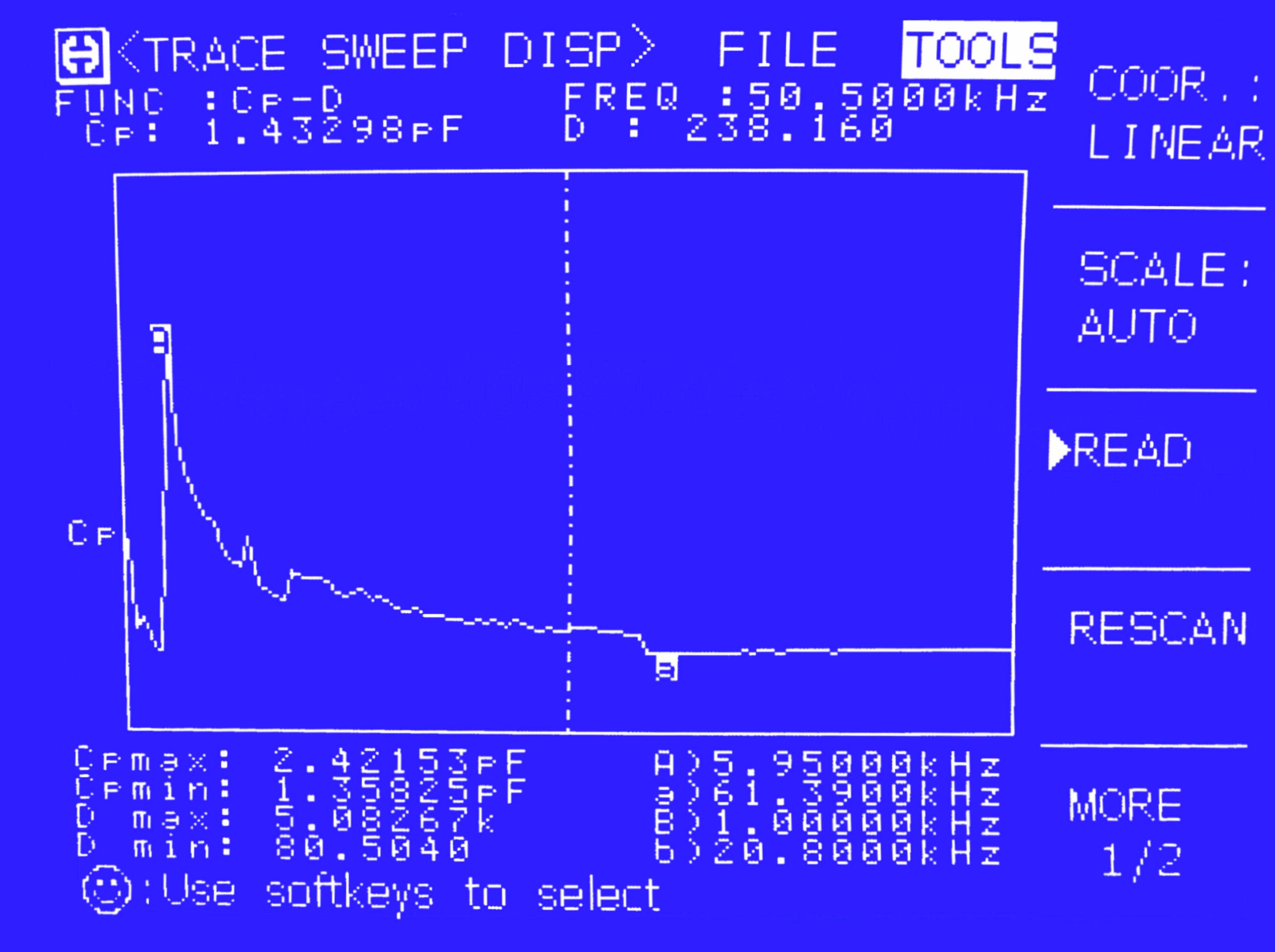

- "Frecuencia de barrido" / "Función del analizador"
- Visualización de datos, registro de datos, análisis, informe
- Gráfico de tiempo de ejecución, por ejemplo, curvas de enfriamiento
- Idioma: Inglés / Alemán
- Comunicación a través de RS-232 y USB
- Fichero de exportación: CSV, Excel
- Actualización de la aplicación para adaptarla a sus necesidades
- Interfaz GPIB de extensión
- Para comprobadores de alta tensión,
medidores de impedancia, ohmímetros,
medidores LCR, multímetros
- Adaptador Kelvin LCR de 4 hilos
- Frecuencias de hasta 110 MHz
- Tensiones de hasta 46 VDC
- Contactos bañados en oro duro
- 3 insertos intercambiables para componentes radiales,
axiales y bandoleros
- Adaptador SMD para dispositivos de medición
- Conectores BNC de alta calidad
- Prisma para componentes SMD
- Puntas de medición bañadas en oro duro
- Para multímetros y puentes de medición LCR
- Tecnología de 4 hilos
- Cables Kelvin con terminal BNC
- Fundas aislantes de PVC blando
- Cable multicolor (rojo y negro)
- Alivio lingual y protección contra dobleces
