Comprobador de sobretensión ST2883S8-5
Número de producto:
61160
EAN:
4260409220058
4.150,00 €*
Sólo 2 queda en stock
Detalles
Asesoramiento Especializado +49 421 277 9999
Imprimir
Información sobre el producto "Comprobador de sobretensión ST2883S8-5"
El medidor de sobretensiones ST2883-S8 puede operar directamente desde un navegador estándar con LAN LXI. Con la generosa pantalla TFT de 7 colores se pueden ver directamente todos los datos y curvas.
Características
- El primer proveedor de comprobadores de bobinas de impulso de baja tensión de 30V a alta tensión de 10kV, monocanal a multicanal en esta industria (Max.:8 canales)
- Primer comprobador de bobinados compatible con el estándar LXI
- Tensión de impulso de 100V~5000V
- Canal: 8
- Cada canal puede programarse y controlarse como terminal alto, terminal bajo y apagado
- 20 procedimientos de prueba pueden ser añadidos como máximo
- 65k color 7" TFT pantalla ancha
- Velocidad de muestreo de forma de onda de hasta 200Msps
- Velocidad máxima de medición: 6meas/sec
- Profundidad de almacenamiento de 6k Bytes
- Circuito de adquisición analógico de gran ancho de banda
- Algoritmo de extracción de corona de alta fidelidad (tecnología patentada)
- Cuatro métodos de comparación de formas de onda
- Memorización automática de los parámetros del instrumento
- Mediciones de tensión, tiempo y frecuencia
- Amplificación, estiramiento y movimiento de la forma de onda para una visualización precisa
- Promedio multimuestra, procesamiento promedio de 32 formas de onda estándar
- Ensayos destructivos para su correcta elección de tensión
- Utilizar impulso desmagnetizado para asegurar la conformidad de las formas de onda probadas
- Login de diferentes derechos de usuario para una fácil gestión
- 20 grupos de archivos de instrumentos pueden ser almacenados y cargados automáticamente
- La información de la pantalla se puede almacenar en un disco USB (tecla COPY)
- El firmware del sistema se puede actualizar automáticamente a través de un disco USB
- Cuatro efectos de interfaz de visualización seleccionables
- Interfaz de control de pie para facilitar las mediciones
- Interfaz del manipulador para realizar la operación en línea
- RS232C, dispositivo USB e interfaz LAN para realizar el control remoto
Qué hay en la caja
- Pedalera ST2881-001

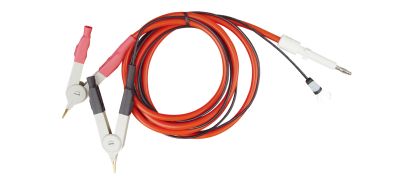

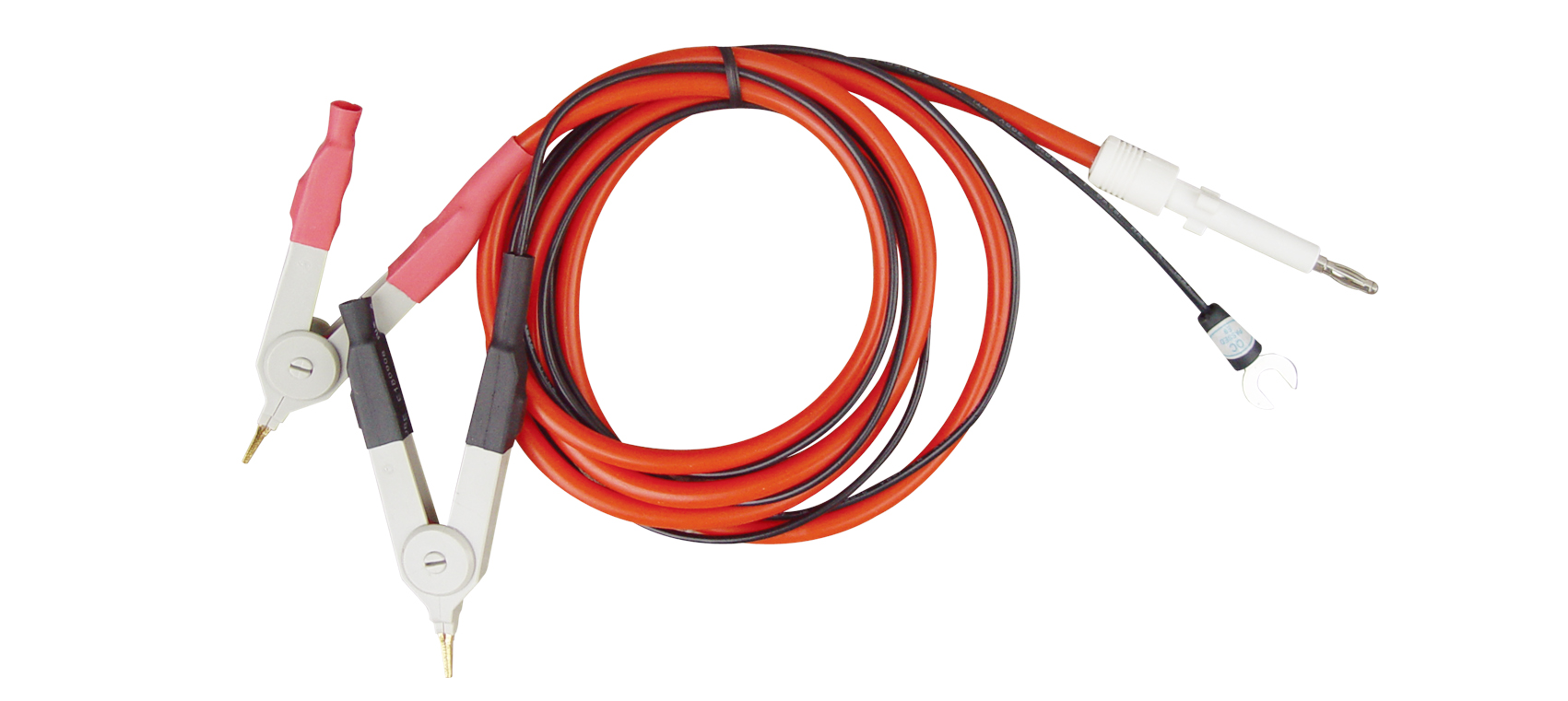

- ST2883-01 cables con pinza de prueba
- 8x ST90003R
- Cable de conexión
- Manual
Especificación |
|||||
| Hacer de modelo | ST2883S8-5 | ST2883S4-5 | |||
| Tensión de impulso | 100V-5000V 10V Escalones |
||||
| Precisión de tensión | ±(5% valor TEÓRICO +15V) | ||||
| Precisión de lectura | ±(5% valor REAL +15V) | ||||
| Acequias | 8 | 4 | |||
| Rango de prueba de inductancia | ≥10µH | ||||
| Energía de impulsos | Máximo: 0,25 julios | ||||
| Velocidad de ensayo | 6 /seg (un solo canal, un solo paso) | ||||
| Pulsiones | Máximo: 32 | ||||
| Resistencia de salida | 5MΩ | ||||
| Visor | 800x480, TFT de 65k colores; rango de visualización de la señal: 600x256 | ||||
| Adquisición de señales | Frecuencia de muestreo: Máx. 200Msps, 8 niveles ajustables Resolución: 8 bits Memoria: 6k bytes Promedio: 1 a 32 |
||||
| Métodos de comparación | Comparación con la forma de la curva estándar: - Comparación de tamaño de rango - Comparación de área diferencial - Comparación de descarga de corona - Comparación de fase diferencial |
||||
| Medición de forma de onda | Tensión/Frecuencia/Temporal | ||||
| Modo de disparo | Manual/Externo/Bus/Interno | ||||
| Salida de detección de errores | Pantalla Pasa/Falla/LED/Alarma | ||||
| Estadísticas de medición | Estadísticas de los resultados de las mediciones | ||||
| Memoria | En la memoria interna no volátil se pueden almacenar 20 grupos de datos de señales estándar y ajustes del dispositivo. La memoria flash USB se puede utilizar como memoria externa. |
||||
| Interrelaciones | Manejador, RS232C, USB, USB Host, LAN | ||||
Suministro/consumo |
|||||
| Proveer | 220V ±10% 50Hz/60Hz ±5% | ||||
| Uso | ≤200VA | ||||
Información general |
|||||
| Entorno de trabajo | Temperatura | 0°C - 40°C | |||
| Seguridad y compatibilidad electromagnética | IEC61010-1:2001,IEC61326-2-1:2005 | ||||
