ST400 UGI-3030-1G
Produktnummer:
64499
Preis auf Anfrage
Ware im Zulauf
Details
Fachberatung unter
+49 421 277 9999
+49 421 277 9999
Drucken
Produktinformationen "ST400 UGI-3030-1G"
Der ST400 UGI-3030-1G ist ein vollelektronisches Prüfsystem für Produktion und Labor mit Hochspannungs- (HV-DC) und Isolationsprüfung (ISO-DC). Die Prüfabläufe sind menügesteuert, wahlweise manuell oder vollautomatisch, und lassen sich in fünf verschiedenen Bedienvarianten (X2, X4, X5, X6, X8) realisieren. Parameter, Grenzwerte, Startoptionen und Bedienerhinweise sind frei programmierbar; das Gerät ist über Windows-DLL, ASCII, .NET Framework Assembly, LabVIEW (via .NET) oder DataView fernsteuerbar. Bei Bedarf lässt sich das System durch Erweiterungsmodule wie Matrix, AC-/DC-Quellen oder zusätzliche Kontaktierungen flexibel ausbauen.
Highlights
- Vollelektronisches Prüfsystem für Produktion und Labor
- Menügesteuerte Prüfabläufe: manuell oder vollautomatisch
- 5 verschiedene Bedienvarianten frei wählbar (X2, X4, X5, X6, X8)
- LAN, USB, RS232, CAN, VGA, DIGITAL-IN/OUT, Analog-IN/OUT, PROFINET RT, Frequenz-IO (abhängig von der Bedienvariante)
- Prüfaufgabe frei programmierbar: Parameter, Grenzwerte, Startoptionen, Bedienerhinweise, Ablaufoptionen
- Fernsteuerbar (Windows DLL, ASCII, .NET Framework Assembly, LabVIEW via .NET Framework Assembly, DataView, Digital-IO)
- Erweiterungsmodule wie Matrix, AC- und DC-Quellen, heiße HV, Kontaktierungen
- CE konform, normgerechte Sicherheitstechnik wie in EN 50191 gefordert, einziges System mit TÜV zertifiziertem Sicherheitskreis bis PLe
Elektrische Prüfungen: HV-DC & ISO-DC
Hochspannungsprüfung HV-DC 3.000 V DC - 100 mA |
|
| Prüfspannung | |
| Einstellbereich: | 150 - 3.000 V DC |
| Auflösung, Digit: | 1 V |
| Messunsicherheit, Genauigkeit: | 1 % vom Messwert +/- 5 Digits |
| Gleichspannung: | Gleichgerichtete AC Spannung, elektronisch erzeugt |
| Spannungsstabilität: | Ausgangsspannung elektronisch geregelt, PI-Regler |
| Leistung, Spannungsführung: | > 500 VA, inkl. passiver Entladung und Entladungsüberwachung |
| Rampenfunktion: | frei programmierbar von 0,2 s bis 6.000 s, inkl. Startspannung |
| Prüfstrom | |
| Einstellbereich Grenzwert: | 0,01 - 100,0 mA |
| Einstellbereich Minimalstrom: | 0,0 - 100,0 mA |
| Auflösung, Digit: | 0,01 mA |
| Messunsicherheit: | 1 % vom Messwert +/- 3 Digits |
| Kurzschlussstrom: | > 200 mA |
| Prüfzeit | |
| Einstellbereich Prüfzeit: | 0,5 s - 6.000 s, längere Prüfzeit als Option möglich |
| Einstellbereich Rampenzeit: | 0,2 s - 6.000 s |
| Auflösung: | 0,1 s |
| Messunsicherheit: | +/-10 ms |
| Start der Prüfzeit: | Start der Prüfzeit erfolgt erst nach vollständigem Erreichen der Prüfspannung |
| Sonstiges | |
| Fehlererkennung: | über Limit Detection, Peak Detection und Arc Detection |
| Messung von Strom und Spannung: | direkt auf der Hochspannungsseite |
| Kontaktierungsüberwachung: | Überwachung der Kontaktgabe zum Prüfobjekt bei geeigneter Kontaktierungsvorrichtung (4-polig) |
| Leiterbruchüberwachung: | Überwachung der Prüfleitungen auf Leiterbruch |
| Startautomatik Prüfpistolen: | Das Startsignal wird durch Andrücken der Prüfpistolen ausgelöst |
| Erdbezug: | Potentialfrei, für Betrieb mit Prüfpistolen geeignet, gemäß EN 50191 |
Isolationsprüfung ISO-DC 3.000 V DC - 1.000 MOhm |
|
| Prüfspannung | |
| Einstellbereich: | 50 - 3.000 V DC |
| Auflösung, Digit: | 1 V |
| Messunsicherheit, Genauigkeit: | 1 % vom Messwert +/- 5 Digits |
| Gleichspannung: | Gleichgerichtete AC-Spannung, elektronisch erzeugt |
| Spannungsstabilität: | Ausgangsspannung geregelt, PI-Regler |
| Leistung, Spannungsführung: | > 500 VA, vollelektronisch, inkl. aktiver Entladung und Entladungsüberwachung |
| Rampenfunktion: | frei programmierbar von 0,2 s bis 6.000 s, inkl. Startspannung |
| Widerstand | |
| Einstellbereich: | 0,20 - 1.000 MΩ |
| Messbereich 1: | 200,0 - 2.000,0 kΩ, Auflösung 0,1 kΩ, Genauigkeit 1 % vom Messwert bei 500 V |
| Messbereich 2: | 2,000 - 20,000 MΩ, Auflösung 0,001 MΩ, Genauigkeit 1 % vom Messwert bei 500 V |
| Messbereich 3: | 20,00 - 200,00 MΩ, Auflösung 0,01 MΩ, Genauigkeit 1 % vom Messwert bei 500 V |
| Messbereich 4: | 200,0 - 1.000,0 MΩ, Auflösung 0,1 MΩ, Genauigkeit 2 % vom Messwert bei 500 V |
| Prüfzeit | |
| Einstellbereich Prüfzeit: | 0,5 s - 6.000 s, längere Prüfzeit als Option möglich |
| Einstellbereich Rampenzeit: | 0,2 s - 6.000 s |
| Auflösung: | 0,1 s |
| Messunsicherheit: | +/-10 ms |
| Start der Prüfzeit: | Start der Prüfzeit erfolgt erst nach vollständigem Erreichen der Prüfspannung |
| Sonstiges | |
| Messung von Strom und Spannung: | direkt auf Hochspannungsseite |
| Kontaktierungsüberwachung: | Überwachung der Kontaktabgabe zum Prüfobjekt bei geeigneter Kontaktierungsvorrichtung (4-polig) |
| Leiterbruchüberwachung: | optional erhältlich |
| Startautomatik Prüfpistolen: | Das Startsignal wird durch Andrücken der Prüfpistolen ausgelöst |
| Erdbezug: | potentialfrei, für Betrieb mit Prüfpistolen geeignet, gemäß EN 50191 |
Gehäuse, Gerätedaten, Umgebung & Sicherheit
Kurzgehäuse |
|
| Außenabmessungen (B x H x T): | 400 x 210 x 446 mm |

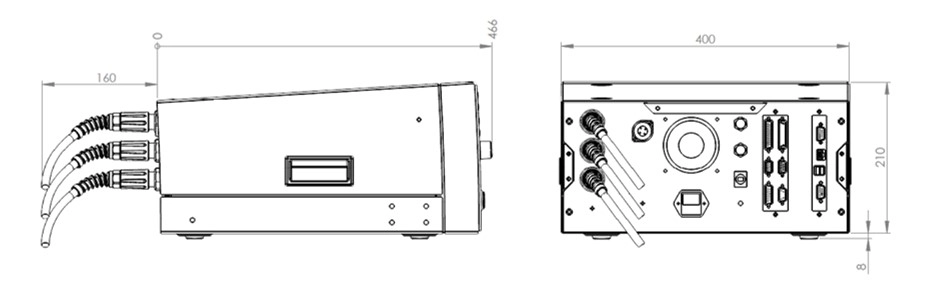

| Abmessungen Gehäuse: | |
 |
|

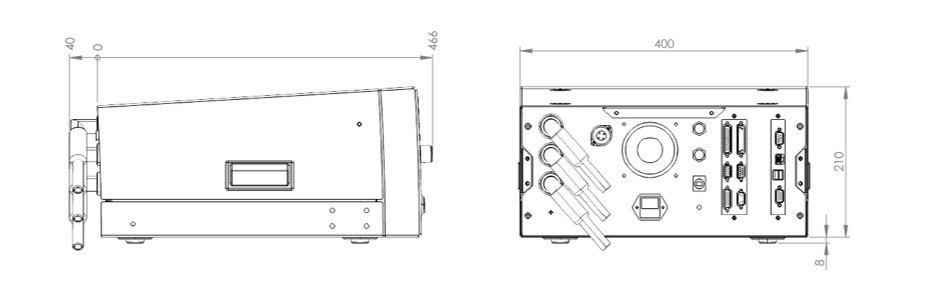

| Abmessungen Gehäuse mit Winkelsteckern: | |
 |
|

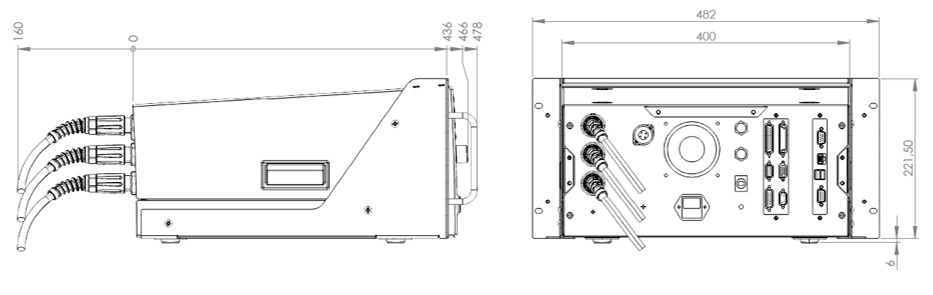

| Abmessungen Gehäuse mit Einbausatz 19 Zoll: | |
 |
|

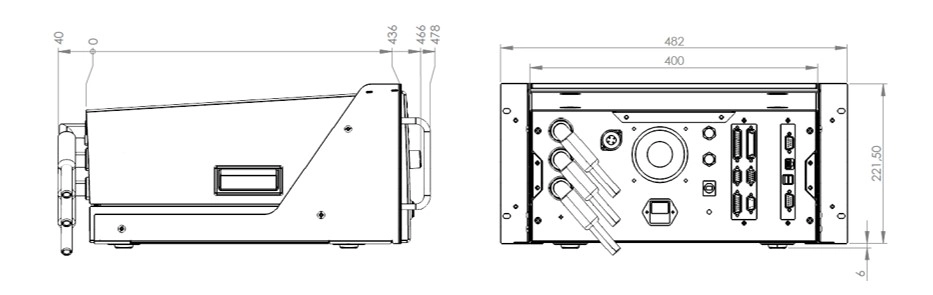

| Abmessungen Gehäuse mit Einbausatz 19 Zoll und Winkelsteckern: | |
 |
|
Allgemeine Gerätedaten |
|
| Eingangsspannung: | 230 V, 50 Hz / 60 Hz |
| Netzanschluss: | Schuko-Stecker, Kaltgeräte-Steckverbinder C14, Einbau vertikal, 10 A, mit Sicherung |
| Toleranz Eingangsspannung: | +/- 10 % |
| Stromaufnahme: | max. 10 A |
| Sicherung: | 10 A, T, 5 x 20 mm, 250 V |
| Anzeige: | X2-Variante: kein Display, Fernsteuervariante X4-Variante: TFT Farbdisplay 5,7" mit Touch X5-Variante: TFT Farbdisplay 10,4" mit Touch X6-Variante: kein Display, externer Bildschirm erforderlich X8-Variante: TFT Farbdisplay 10,4" mit Touch |
| Betriebssystem Bedienoberfläche: | X2-Variante: reine Fernsteuervariante X4-Variante: WIN CE® X5-Variante: WIN CE® X6-Variante: WINDOWS® X8-Variante: WINDOWS® |
| Speicherung von Prüfplänen und Ergebnissen: | X2-Variante: Speicherung durch übergeordnete Steuerung X4-Variante: wahlweise lokal auf SD-Card, optional USB oder LAN X5-Variante: wahlweise lokal auf SD-Card, USB oder LAN X6-Variante: wahlweise lokal auf Festplatte, USB oder LAN X8-Variante: wahlweise lokal auf Festplatte, USB oder LAN |
| Einstellung der Prüfparameter: | manuell im Einzelprüfmenü oder über Prüfplan (Bedienoberfläche DataView) oder vollautomatisch über Schnittstelle (ASCII, DLL, .NET) |
| Fehlersignalisierung: | akustisch, optisch und über Schnittstelle |
| Grundausstattung bei Lieferung: | Bedienungsanleitung, Netzkabel, Sicherheitskreisstecker |
| Kalibrierung: | Werkskalibrierung inkl. Kalibrierschein, DAkkS-Kalibrierung optional erhältlich |
| Gehäuse: | Metallgehäuse, RAL 7035 |
| Gewicht: | abhängig von den verbauten Modulen, 25 bis 35 kg |
Umgebungsbedingungen |
|
| Gehäuse: | IP20 |
| Luftfeuchte: | max. 80 %, nicht kondensierend |
| Zulässiger Temperaturbereich: | + 5 bis + 40 °C |
| Max. Höhe über Meeresspiegel: | 2.000 m |
| Kühlung: | aktive Kühlung |
Elektrische Sicherheit und Normen |
|
| EN 61010-1: | Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte |
| EN 61326-1: | Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen |
| EN 61000-3-3 / EN 61000-3-2: | Elektromagnetische Verträglichkeit (EMV) |
| EN 50191: | Errichten und Betreiben elektrischer Prüfanlagen |
| EN 60598-1: | Leuchten / Teil 1: Allgemeine Anforderungen und Prüfungen |
| Verschmutzungsgrad: | 2 |
| Schutzklasse: | 1 |
Bedienung, Startoptionen & Schnittstellen
Erweitertes Geräte-Setup |
|
| Benutzerverwaltung: | individuell konfigurierbar |
| Signal-Konfigurator: | individuelle Konfiguration der digitalen Ergebnisausgänge |
| Dateimanager für Prüfpläne und Ergebnisse: | individuelle Einstellung von Speicheroptionen, Ablageort, Namensgebung des Ergebnisfiles und automatisierte Anlage von Ergebnisverzeichnissen |
| Buzzer-Optionen: | individuelle Konfiguration der akustischen Signale |
| Grundeinstellungen des Prüfsystems: | Sprachauswahl, Gerätename, Schnittstellenkonfiguration |
| Start der Bedienoberfläche: | individuelle Einstellung des gewünschten Startmenüs (z. B. Start direkt im Prüfauswahlmenü über Barcode) |
| Prüfprogrammauswahl: | manuell über Auswahlfenster, prozesssicher über Barcode- oder Tastatur, über digitale Schnittstelle oder durch Auslesen eines Übergabefiles |
| Manager für Dummyprüfung: | Dummyprüfung wird gemäß Konfiguration automatisch angefordert (z. B. bei Programmstart, bei Benutzerwechsel, über digitale Schnittstelle, nach einer bestimmten Anzahl von Prüfobjekten, zu einer bestimmten Uhrzeit oder nach einem Zeitintervall) |
| Verriegelungsoptionen für Prüfkäfig: | individuelle Einstellung der Verriegelungsoptionen (während der Prüfung, bei Gut, bei Schlecht, …) |
Startoptionen für die Prüfung |
|
| Start- und Stoppsignal durch Prüfpistole: | Spezielle Startautomatik in 4-Leiter-Technik. Der Start der Prüfung (Einschalten der Prüfspannung) erfolgt erst, wenn beide Prüfpistolen sicher kontaktiert sind (abhängig von den Prüfarten) |
| Start über Sicherheitskreis: | Start der Prüfung erfolgt durch das Schließen des Prüfkäfigs |
| Starttaster am Gerät: | Start der Prüfung erfolgt durch Taste an der Gerätefront |
| Start über Kontaktierungsüberwachung: | Start erfolgt nur, wenn die Kontaktierung erfolgt ist (Source und Sense verbunden) und kein Kabelbruch vorliegt – permanente Überwachung |
| Start über serielle Schnittstelle: | Start erfolgt durch übergeordnete Steuerung (SPS oder PC) |
| Start über digitale Schnittstelle: | Start über digitales IO wie z. B. SPS, Fußschalter, Taster, etc. |
| Startoptionen: | individuelle Einstellung der Startmodi |
Schnittstellen |
|
| ETL-Interface / Digital-IO: | Start, Stopp, Ergebnis GUT, Ergebnis FEHLER und Prüfung läuft, u.v.m. (alle digitalen Ausgänge sind mit verschleißfreien Halbleiterbausteinen ausgeführt) |
| RS232 / LAN PC-Schnittstelle: | Fernsteuerschnittstelle für kundeneigene Applikationen oder für Datenmanagement-Paket ETL DataView |
| CAN Interface: | zur Erweiterung des Prüfsystems für ergänzende Features und weitere externe Ausbaustufen |
| LAN Schnittstelle: | zum Anschluss an das kundeneigene Netzwerk, z. B. zur Ablage der Prüfergebnisse, abhängig von der Bedienvariante |
| USB Anschluss: | zum Anschluss weiterer Speichermedien sowie Tastatur und Maus, abhängig von der Bedienvariante |
| VGA-Anschluss: | zum Anschluss eines externen Bildschirms, nur X6- und X8-Variante |
Anschlüsse - Sicherheitskomponenten |
|
| Signalleuchten: | Anschluss einer Signalleuchtenkombination (grün/rot) gemäß EN 50191 |
| Sicherheitskreis: | Durch entsprechende Verdrahtung lassen sich kundenseitig 3 verschiedene, normgerechte Sicherheitskreise realisieren: Prüfen mit Prüfpistolen, Prüfen mit Sicherheitsprüfkäfig / Zweihandbedienung, Prüfen in einer Automatisierungslösung / Fertigungsstraße |
| USER-Interface / Digital-IO, optional: | digitales Interface für frei programmierbare Ein- und Ausgänge (alle digitalen Ausgänge sind mit verschleißfreien Halbleiterbausteinen ausgeführt) |
| Analog-IO, optional: | 4 analoge Inputs zum Erfassen von analogen Signalen (0 - 10 V DC), 2 analoge Outputs (D/A), z. B. für Ergebnismonitoring |
| Frequenz-IO, optional: | 4 Frequenzeingänge zum Erfassen von Drehzahlen und deren Drehrichtung |

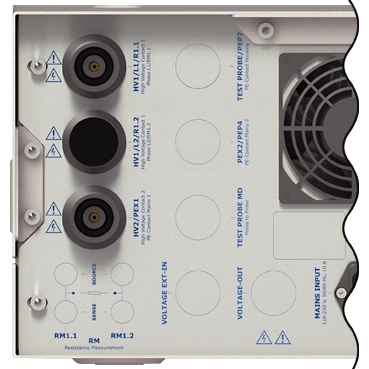

Geräteanschlüsse - zur Kontaktierung des Prüfobjekts (CC)
 |
|
| 2-polige HV-Buchse: HV1 / L1 / R1.1 | DUT: Anschluss L1 / L2 |
| 2-polige HV-Buchse: HV2 / PEX | DUT: Anschluss PE - Netzanschluss |
Lieferumfang
- Bedienungsanleitung
- Netzkabel
- Sicherheitskreisstecker
