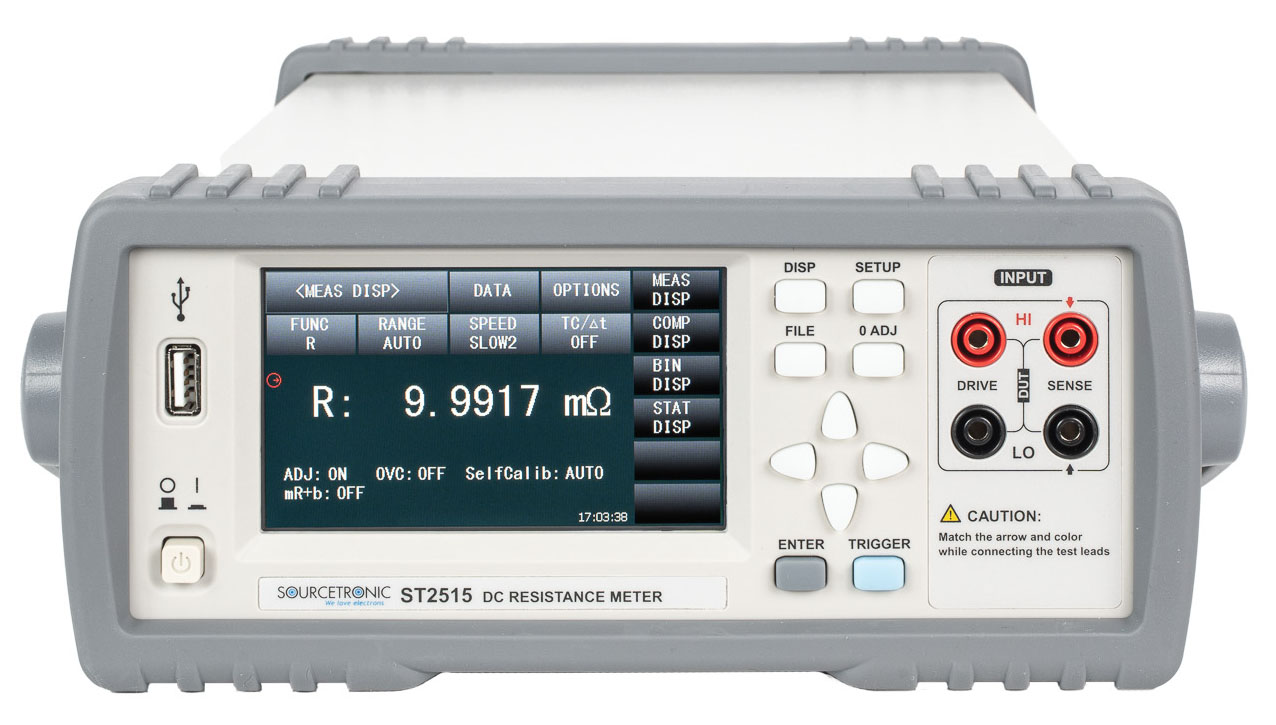

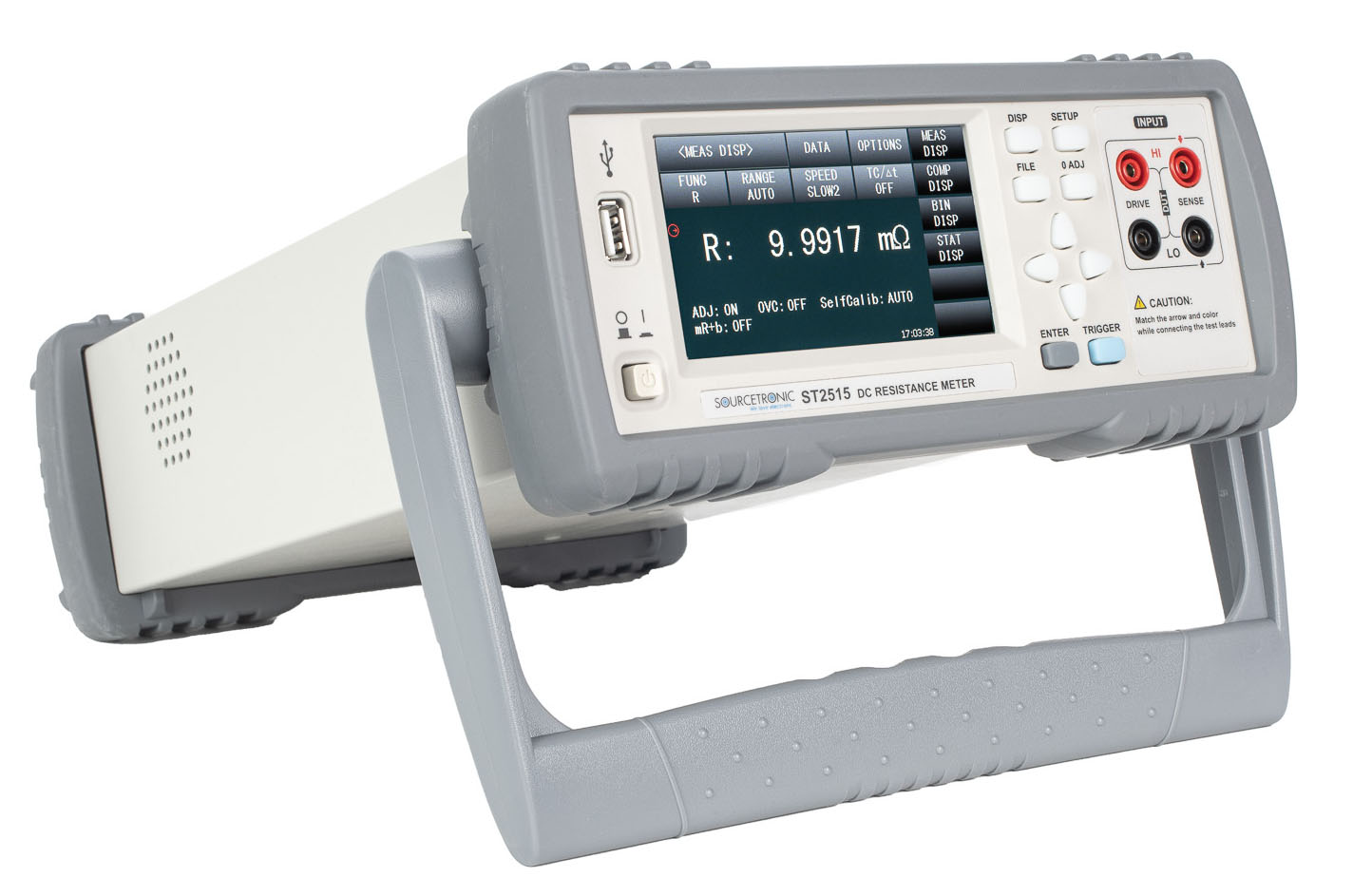

Milliohmmeter ST2515
Produktnummer:
61236
EAN:
4260254479687
1.890,00 €*
Auf Lager
Details
Fachberatung unter
+49 421 277 9999
+49 421 277 9999
Drucken
Produktinformationen "Milliohmmeter ST2515"
Highlights
- Max. Genauigkeit: 0.01%
- Temperaturgenauigkeit: 0.1°
- Min. Auflösung: 0.1µΩ
- Niederohmiger Testbetrieb zum Schutz von DUT
- Mehrere Messmöglichkeiten: R, LPR, T
- 4.3" LCD Touch-Screen
Spezifikationen
- Temperaturkompensation (TC)
- Temperaturumwandlung (Δt)
- Max. sample rate: 100samps/sec
- Offsetspannungskompensation (OVC)
- Selbskorrektur (0 ADJ)
- 10 Ausgangssignale gleichzeitig vergleichen
- Statistikfunktion: CpK, Cp
- 30 Gruppen von Parameterdateien können gespeichert und geladen werden
- Ergebnisse lassen sich auf dem USB-Stick speichern
- Komfortables speichern der Daten durch die Datenspeicherungsfunktion
- Betriebssystem über USB automatisch aktualisieren
- Intelligente Erkennung von Testabweichungen
- Einfaches bedienen des Betriebssystems
- Schnittstellen LAN-LXI, RS232, USB, GPIB (optional)
Lieferumfang

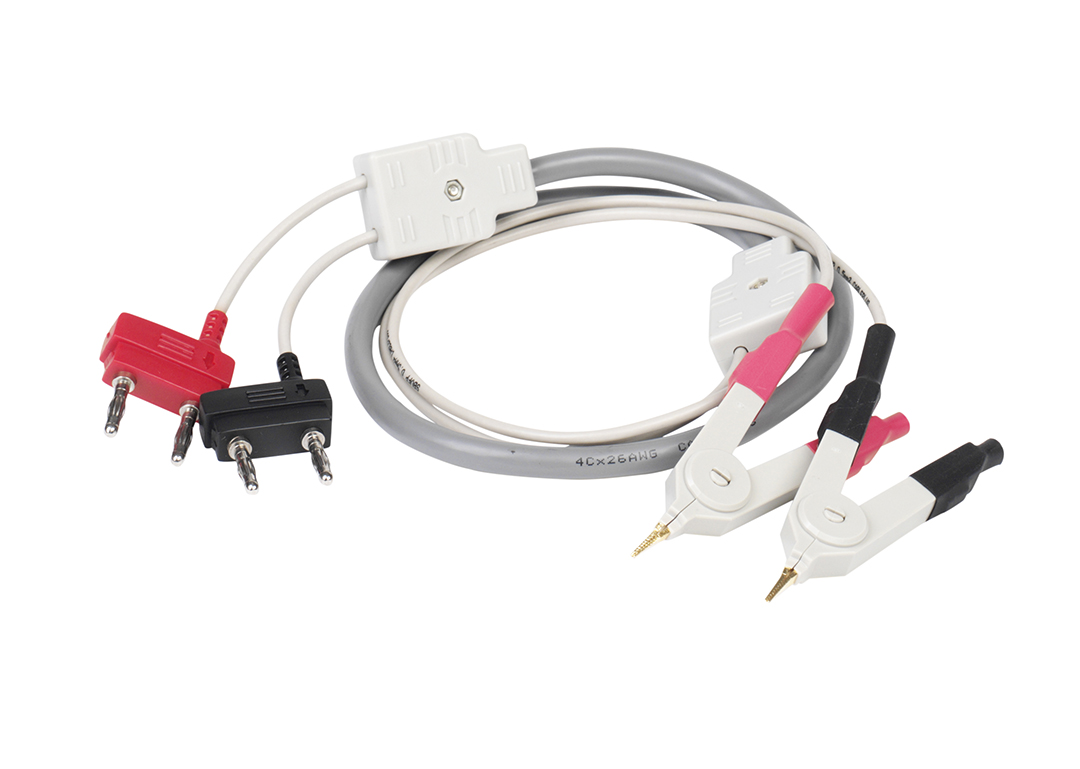

- ST26050 4-Terminal Kelvin Test Clips
- Bedienungsanleitung
Technische Daten |
||||||||||
| Modell | ST2515 | |||||||||
Display |
||||||||||
| Auflösung | 24-bit, 400 X 272 Touch TFT LCD screen | |||||||||
| Reading digits | 5 ½ digits | |||||||||
Widerstandsmessung |
||||||||||
| Messbereich | 0.1µΩ --110M Ω | |||||||||
| Widerstandsbereich | Strom | Anzeige | Genauigkeit Rd%+FS% |
|||||||
| 20mΩ | 1A | 0.1µΩ | 0.25+0.015 | |||||||
| 200mΩ | 1µΩ | 0.25+0.006 | ||||||||
| 200mΩ | 100mA | 1µΩ | 0.35+0.010 | |||||||
| 2Ω | 100mA | 10µΩ | 0.035+0.004 | |||||||
| 20Ω | 10mA | 100µΩ | 0.025+0.004 | |||||||
| 200Ω | 1mΩ | 0.01+0.002 | ||||||||
| 2kΩ | 1mA | 10mΩ | 0.01+0.0015 | |||||||
| 20kΩ | 100µA | 100mΩ | 0.01+0.002 | |||||||
| 100/200kΩ | 1Ω | 0.01+0.003 | ||||||||
| 1/2MΩ | 10µA | 10Ω | 0.25+0.001 | |||||||
| 10MΩ | 1µA | 100Ω | 0.25+0.006 | |||||||
| 100MΩ | 100nA | 1kΩ | 2.5+0.060 | |||||||
Messfunktion |
||||||||||
| Widerstand Messzeit |
FAST: 20ms; MED: 166ms; SLOW: 500ms Bei Display OFF sind die Angaben korrekt; Bei Display ON müssen 20 ms hinzugefügt werden. |
|||||||||
| Themperatur Messzeit | 100 ± 10ms | |||||||||
| Testanschluss | 4-Leiter Anschluss | |||||||||
| Einzustellender Bereich | 1-255 | |||||||||
| Nullpunktabgleich | √ | |||||||||
| Bereichswahl | AUTO and Manual | |||||||||
| Auslöser | Internal, Manual, External, BUS | |||||||||
| Auszuwählende Netzfrequenz | √ (Netzbrummen ist zu vermeiden) | |||||||||
| Einstellungen | 30 Gruppen | |||||||||
| Niederspannungsmessungen | Leerlaufspannung = 60mV Reichweite: 2Ω, 20Ω, 200Ω, 2kΩ |
|||||||||
| Thermokraft Beseitigung | √ | |||||||||
| Statistische Funktionen | AVG, MAX, MIN, OSD (Standardabweichung insgesamt), SSD(Standardabweichung einer Probe), Prozessfähigkeitsindex (Cp, CpK) |
|||||||||
| Messfehlererkennung | √ (Fehler, wenn das Messinstrument falsch angeschlossen ist.) | |||||||||
| Mehrfachstecker | √(Optionale Rauschreduzierung im hochohmigen Bereich) | |||||||||
| Tastensperre | √ | |||||||||
Temperaturmessungen |
||||||||||
| Temperaturmessung 1 | -10.0°C--99.9°C Sensor:PT500 | |||||||||
| Temperaturmessung 2 | Analog input:0V--2V Display:-99.9°C -- 999.9°C | |||||||||
| Temperaturausgleich | (Wandeln Sie den Widerstandsmesswert im Vergleich zur vorgegebenen Temperatur um) | |||||||||
| Temperatur | (Der Temperaturanstieg wird durch die Widerstandsprüfwerte vor und nach der Erwärmung ermittelt) | |||||||||
Gerichtete Vergleiche |
||||||||||
| Vergleich | Ausgangssignal | HI/IN/LO | ||||||||
| Beep | Beep mode:OFF,IN,HI/LO | |||||||||
| Grenzwerte | Absolutwert (min/max), Prozentwerte (min/max) + Nennwert | |||||||||
| Klassifikation | 10 Einheiten, Absolut- und Prozentualwert | |||||||||
| Externer trigger Verzögerunszeit |
AUTO: Abhängig von der Reichweite, Niederspannungsmodus ON/OFF, OVC (Offsetspannungskompensation) ON/OFF MANUAL: 0.000--9.999s |
|||||||||
| Externer input trigger | steigende/fallende Flanke | |||||||||
Schnittstellen |
||||||||||

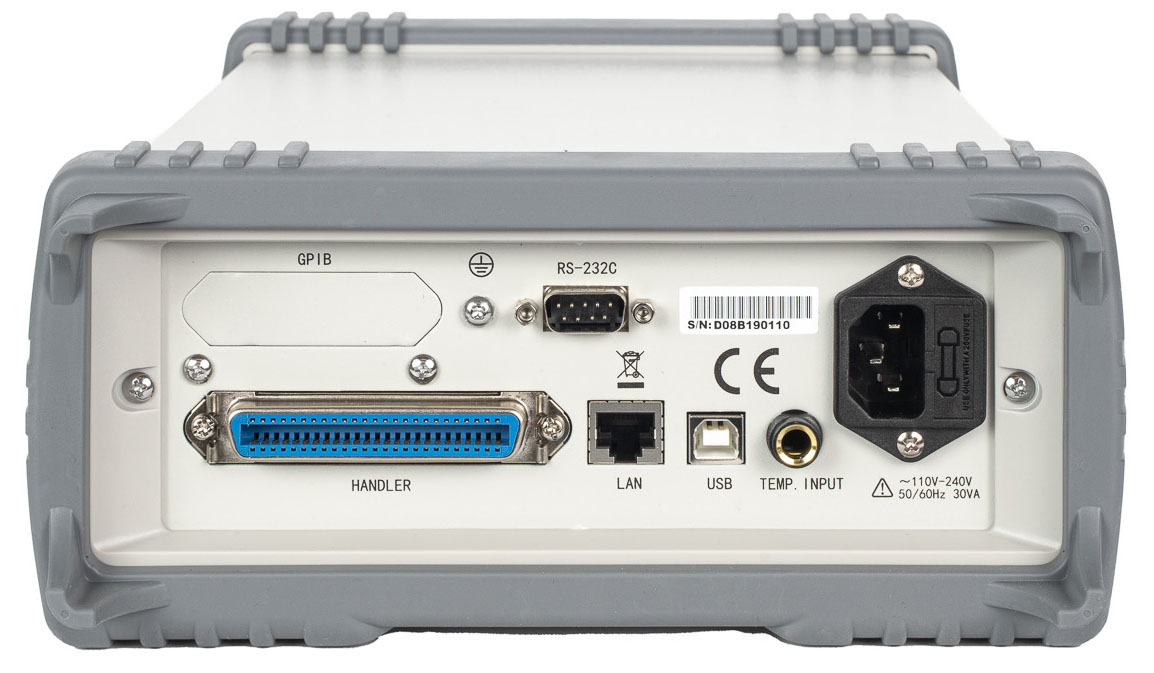

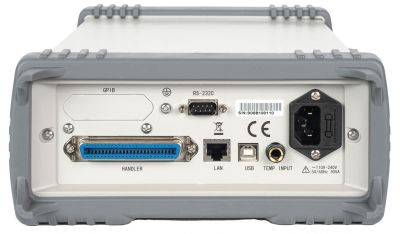

| Schnittstellen | LAN-LXI, USB, USB HOST, RS232C, HANDLER, GPIB (OPTION) | |||||||||
Allgemeine Daten |
||||||||||
| Temperatur/Luftfeuchtigkeit | 0 - 40°C,≤ 90%RH | |||||||||
| Temperatur/Luftfeuchtigkeit für Standardgenauigkeit | 23±5°C ≤80%RH |
|||||||||
| Leistung | Spannung | 110V~220V | ||||||||
| Frequenz | 50Hz/60Hz | |||||||||
| Verbrauch | 30 VA | |||||||||
| Größe | 215mm×87mm×335mm(Gerätegröße) 235mm×105mm×360mm(mit Schaumstoffhülle) | |||||||||
| Gewicht | c.a. 3.6kg | |||||||||
