ST500 | Cambiar la pantalla (rpm)

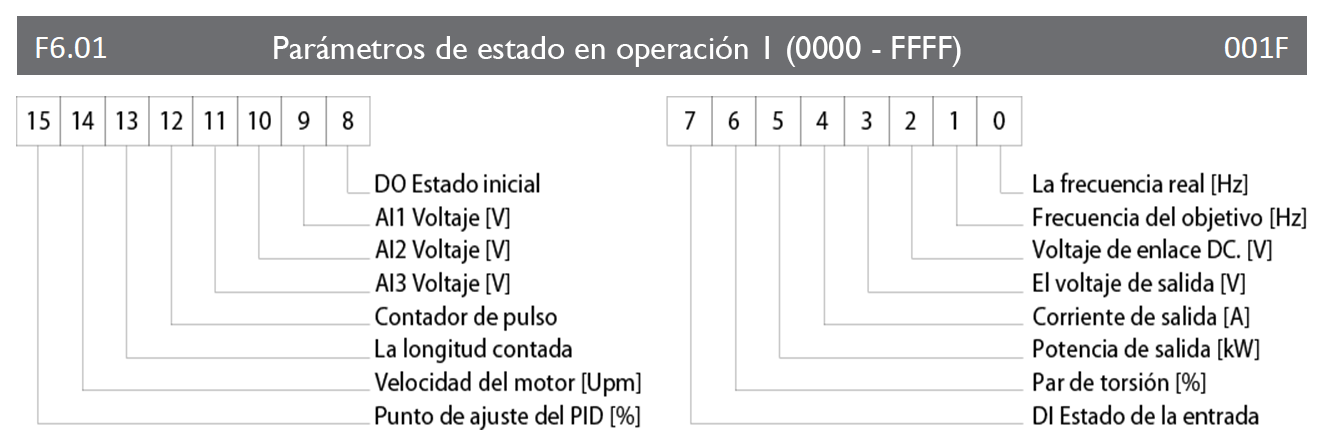

Para mostrar otro valor en la pantalla del inversor de frecuencia durante el proceso, por ejemplo, el voltaje de salida o la corriente, el parámetro F6.01 debe ser cambiado. Este parámetro se indica con cuatro dígitos hexadecimales. El valor deseado se puede encontrar en la siguiente figura:

Si, por ejemplo, quieres configurar la función de visualización nº 14 (y sólo esto), creas un «código binario» a partir de ella. Todos los 16 dígitos del número binario están indicados con un cero, sólo el dígito deseado está indicado con un uno.

Ejemplo para el valor «14 rpm:».

0100000000000000

Estos 16 dígitos se dividen en cuatro bloques de cuatro dígitos cada uno:

0100 0000 0000 0000 0000 0000

Ahora tenemos que convertir estos 4 bloques de código binario a código hexadecimal. Los valores se pueden encontrar en la siguiente tabla:

Esto resulta en el siguiente valor para nuestro ejemplo:

4 0 0 0 0

y la CBS;

Para facilitar las cosas, ya hemos creado una lista con los correspondientes valores hexadecimales para las funciones de visualización individuales:

Este código, que consta de 4 dígitos hexadecimales, se introduce ahora en el parámetro F6.01. Con la tecla SHIFT puedes saltar entre los 4 valores.

En nuestro ejemplo con revoluciones/min los parámetros F6.04 y F6.05 también pueden ser ajustados.

El primero especifica la relación entre la velocidad calculada a partir de la frecuencia y el número de polos actuales y la velocidad real en la salida y puede asumir un valor entre 0,0001 y 6,5. F6.05, por otra parte, desplaza los decimales de la velocidad mostrada, por lo que el ajuste de fábrica 1 no cambia el valor, mientras que 0 corresponde a una multiplicación por 10, y 2 y 3 a una división por 10 y 100, respectivamente. Esto permite, por ejemplo, tener en cuenta una caja de cambios en la velocidad mostrada. Los parámetros sólo cambian el valor visualizado y no influyen en el comportamiento interno del inversor.

Nota: Las versiones más antiguas del firmware del inversor no incluyen todavía el factor 60, por lo que se muestran las revoluciones por segundo. Por consiguiente, para mostrar las revoluciones por minuto, establezca F6.04 a 6 y F6.05 a 0, lo que resulta en un factor total de 60.

Volver a las preguntas de los inversores de frecuencia ST500.
